Mục |
Nhận xét |
Dung tích |
|
Dây chuyền chiết rót nước đóng thùng |
3 Gallon/5 Gallon |
300-3000BPH |
Dự án Tên: THÚ CƯNG Đóng chai Blowing-Điền-Nắp Combi-block Sản xuất Đường kẻ
Công suất định mức: 1000BPH (15L)
Sản phẩm: PH lớn hơn hoặc bằng 4.6 Nước uống
Nhiệt độ nạp: 20~30bằng cấp
Quy cách đóng gói:
|
Container & Thông số kỹ thuật |
|||||||
|
Vật liệu |
Hình dạng |
Thể tích nạp (L) |
Mức độ lấp đầy (mm) |
Kiểu cổ |
|||
|
THÚ CƯNG |
Chai tròn |
15L |
Khoảng cách từ Cổ chai Nhỏ hơn hoặc bằng 25mm |
55mm |
|||
|
Có thể điều chỉnh thông số kỹ thuật của loại chai |
Máy chiết rót |
Đường kính Min/Max: 55~110 mm Chiều cao Min/Max: 160~310mm |
|||||
|
★Khách hàng cần mua thêm phụ tùng thay thế cho các loại chai khác nhau. ★Nếu khách hàng có yêu cầu đặc biệt, anh ta phải xác nhận với kỹ thuật Xili |
|||||||
|
Nhãn thùng chứa |
Hệ thống đóng gói |
Hệ thống xếp pallet |
|||||
|
Bao bì |
Đặc điểm kỹ thuật |
Xếp pallet |
|||||
|
Mục |
Thông số thiết kế |
|
|
Tình trạng tiệt trùng chai rỗng |
Rửa bằng ozon |
Lớn hơn hoặc bằng 2,2 giây |
|
Thời gian thoát nước |
Lớn hơn hoặc bằng 2,2 giây |
|
|
Điều kiện khử trùng nắp |
Rửa bằng ozon |
Lớn hơn hoặc bằng 5 |
|
Sấy khô bằng khí nén vô trùng |
2bar, Lớn hơn hoặc bằng 2s |
|
|
Nhiệt độ làm đầy |
Nhiệt độ môi trường |
|
|
Sử dụng nước tái chế rửa chai & nắp |
Khách hàng xác định |
|
Phần 1. Đổ đầy nước Đường kẻ Hệ thống (Ikhông có. Tiện ích & Ống)
|
KHÔNG. |
Tên thiết bị |
Đặc điểm kỹ thuật & Mô tả |
Số lượng |
) |
Nhận xét về công nghệ |
Thương hiệu/Nhà cung cấp |
|
|
A |
Hệ thống Combiblock Thổi - Chiết - Đóng nắp |
||||||
|
1 |
Hệ thống nạp phôi |
Máy đổ phôi |
|
1 đơn vị |
Tây Lệ |
||
|
2 |
Phễu phôi |
|
1 đơn vị |
Kiểu nghiêng (Động cơ rung) |
Tây Lệ |
||
|
3 |
Thang máy đúc sẵn |
|
1 đơn vị |
|
Tây Lệ |
||
|
4 |
Máy phân loại phôi |
|
1 đơn vị |
Với đai trả về phôi |
Tây Lệ |
||
|
5 |
XLBFCBL 2-12-5 Hệ thống kết hợp thổi-nạp-đóng nắp |
1000BPH (15L) |
1 đơn vị |
S/S 316L Loại máy đo lưu lượng |
Tây Lệ |
||
|
6 |
Tủ điều khiển cục bộ và thiết bị điều khiển điện |
Động cơ servo |
1 bộ |
|
MAY |
||
|
7 |
Bộ điều khiển PLC |
|
SIEMENS |
||||
|
8 |
|
Màn hình cảm ứng |
|
|
|
SIEMENS |
|||
|
9 |
Linh kiện điều khiển điện, v.v. |
|
Linh kiện khí nén FESTO |
||||||
|
10 |
Tủ điều khiển điện (Thép cacbon) |
|
Tây Lệ |
||||||
|
11 |
Hệ thống khử bụi phôi |
1 bộ |
Khử bụi bằng khí ion |
Tây Lệ |
|||||
|
12 |
Thu hồi không khí áp suất cao |
1 bộ |
Với 60% thu hồi không khí |
Xili |
|||||
|
13 |
Hệ thống kiểm tra hình ảnh thị giác |
1 bộ |
Để kiểm tra cổ chai |
Tây Lệ |
|||||
|
14 |
Khuôn |
15L |
2 khoang |
Chai tròn, Bình đựng nước |
Tây Lệ |
||||
|
B |
Phụ trợ của máy thổi khuôn (bao gồm hệ thống máy nén khí và hệ thống làm lạnh) |
||||||||
|
15 |
Hệ thống máy nén khí áp suất cao |
7.0m3/phút ở 40Bar 75KW – 100HP |
1 bộ |
Máy nén khí áp suất cao không dầu |
Tây Ban Nha / ABC |
||||
|
16 |
Hệ thống máy nén khí áp suất thấp |
3,5m3/phút ở 10Bar |
1 bộ |
Máy nén khí trục vít áp suất thấp |
Tây Lệ |
||||
|
17 |
Máy sấy áp suất thấp |
SHJL{{{0}}.5/1.0 |
1 bộ |
Tây Lệ |
|||||
|
18 |
Bộ lọc trước |
NTLN-4.5 C |
1 bộ |
Tây Lệ |
|||||
|
19 |
Sau khi lọc |
NTLN-4.5 T |
1 bộ |
Tây Lệ |
|||||
|
20 |
Bộ lọc tinh |
NTLN-4.5 Một |
1 bộ |
Tây Lệ |
|||||
|
21 |
Bộ lọc khử mùi |
NTLN-4.5 giờ |
1 bộ |
Tây Lệ |
|||||
|
22 |
Bình khí |
600L/10KG |
1 bộ |
Tây Lệ |
|||||
|
23 |
Máy làm lạnh (loại nước) |
2 bộ |
Tây Lệ |
||||||
|
C |
Phụ gia của Filler |
||||||||
|
24 |
Hệ thống làm sạch tầng FFU |
1 bộ |
Tây Lệ |
||||||
|
25 |
Bể tái chế nước rửa chai và nắp |
300L |
1 đơn vị |
SUS304 |
Tây Lệ |
||||
|
26 |
Nước rửa chai và nắp tái chế bơm ly tâm vệ sinh |
Q=5m3/giờ, H=24m |
1 đơn vị |
SUS304 |
Tây Lệ |
||||
|
27 |
Bộ lọc hình ống |
100 lưới |
1 cái |
SUS304 |
Xili |
||||
|
28 |
Ống và van |
1 bộ |
Tây Lệ |
||||||
|
29 |
Bể tái chế CIP |
1 bộ |
Tây Lệ |
||||||
|
30 |
Bơm tuần hoàn CIP |
1 giây |
Tây Lệ |
||||||
|
D |
Hệ thống khử trùng nắp |
||||||||
|
31 |
Thang máy mũ |
2000BPH (55mm) |
1 đơn vị |
Tây Lệ |
|||||
|
32 |
Máy phân loại mũ |
2000BPH (55mm) |
1 đơn vị |
Tây Lệ |
|||||
|
33 |
Máy tiệt trùng nắp |
2000BPH (55mm) |
1 đơn vị |
Tham khảo các thông số thiết kế kỹ thuật |
Tây Lệ |
||||
|
34 |
Nền tảng vận hành của máy tiệt trùng nắp |
1 bộ |
Hỗ trợ S/S Tấm kim cương S/S |
Tây Lệ |
|||||
|
E |
Hệ thống vận chuyển chai đầy |
||||||||
|
35 |
Máy sấy khí thổi |
S/S, quạt gió và dao gió |
2 đơn vị |
Tây Lệ |
|||||
|
36 |
Máy dán nhãn tuyến tính |
60BPM (15L) |
1 đơn vị |
Tây Lệ |
|||||
|
37 |
Mã hóa chai |
Máy in laser |
1 đơn vị |
|
Markem-Imaje |
||||
|
38 |
Thiết bị vận chuyển chai đầy |
Chuỗi truyền tải |
1000BPH (15L) |
Dự kiến 100m |
300 đô la Mỹ/tháng Tùy thuộc vào bố cục cuối cùng |
Xili |
|||
|
39 |
Góc băng tải |
Tính toán theo Xili |
|||||||
|
40 |
Động cơ vận chuyển |
hỗn hợp |
|||||||
|
41 |
Tủ điều khiển cục bộ |
Tủ điều khiển điện (Thép cacbon) Thiết bị điều khiển điện trong tủ, v.v. |
hỗn hợp |
||||||
|
42 |
Ống dẫn cáp |
hỗn hợp |
S/S |
||||||
|
43 |
Khay hứng nước |
hỗn hợp |
|||||||
|
44 |
Bôi trơn xích truyền tải |
1 bộ |
Kiểu vòi phun tập trung |
Tây Lệ |
|||||
|
45 |
Kiểm tra ánh sáng |
Băng thông rộng/Ánh sáng mạnh |
1 đơn vị |
Tây Lệ |
|||||

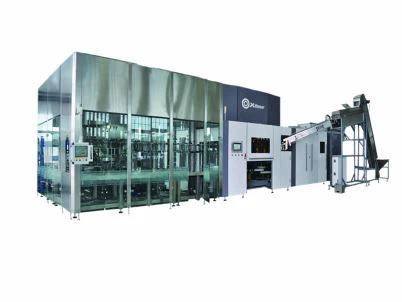

Thổi - Chiết - Đóng nắp Combiblock
Dây chuyền chiết rót nước
(Hiệu suất toàn bộ dây chuyền lớn hơn hoặc bằng 90%)
